Mobile Quad Pod K50 & K65 Lichttürme für Veranstaltungen
Eine mobile High-Power-LED-Beleuchtungslösung für die Veranstaltungsbranche.
WARUM IST DER QUAD POD K50 & K65 IN DER VERANSTALTUNGSBRANCHE SO BELIEBT?
Leistungsstarkes, sofortiges, flackerfreies LED-Licht für großflächige Flutlichtanlagen.
Optimierte Ausleuchtung und Gleichmäßigkeit des Lichts
Schneller und sicherer Einsatz in bis zu 6,5 m Höhe
Ungefähr 70 % geringere Lichtverschmutzung als bei typischen Lichtmastkonstruktionen
Lichtköpfe können für 180˚ bis 360˚ Beleuchtung positioniert werden
Stromversorgung durch Dieselgeneratoren, Netzstrom oder mit Lithium-Batterien betriebene Generatoren
Modelle mit 110 V und 240 V AC-Eingang erhältlich
WICHTIGSTE MERKMALE UND VORTEILE DER QUAD POD K50 & K65 BELEUCHTUNGSMASTEN MIT STRAHLENKONTROLLE
Leistungsstarke, strahlgesteuerte LED-Lichtköpfe mit bis zu 195.000 Lumen bei einer maximalen Leistungsaufnahme von 1460 W. Das gesamte Licht wird auf die gewünschte Oberfläche gerichtet.
Einzigartiges paralleles Mastdesign - Der Schwerpunkt liegt sehr niedrig und das Gewicht ist perfekt auf die Räder verteilt, was eine einfache und sichere Handhabung auch in schwierigem Gelände ermöglicht.
Kann für fast jede Sportart auf jedem Untergrund verwendet werden.
Sicherer Betrieb - eingebaute Mast-Sicherheitssysteme und elektrischer RCBO-Sicherheitstrennschalter auf Bedienerebene.
Schnelle Aufstellung durch eine Person. Äußerst mobil und in der Lage, über jedes Gelände manövriert zu werden, was den Einsatz in einem viel breiteren Spektrum von Anwendungen als bei anderen Beleuchtungsmasten ermöglicht.
Geräuschloser, rauchfreier Betrieb bei Netz- oder Lithium-Batterie-Generatorbetrieb - für den Einsatz in Innenräumen geeignet.
BELEUCHTUNG FÜR ALLE ANWENDUNGEN
360-Grad-Flächenbeleuchtung
3 x 450W-Köpfe
Durchschnittlich 20 Lux auf 6724 m2
Gerichtetes Flächenlicht
3 x 450W-Köpfe
Durchschnittlich 20 Lux auf 6868 m2
WICHTIGSTE MERKMALE UND VORTEILE DER QUAD POD K50 & K65 BELEUCHTUNGSMASTEN MIT STRAHLENKONTROLLE
High Power Beam Controlled LED-Lichtköpfe mit bis zu 195.000 Lumen bei einer maximalen Leistungsaufnahme von 1460 W. Das gesamte Licht wird auf die gewünschte Oberfläche gerichtet.
Kompakt zu lagern und zu transportieren. Gabelstaplertaschen und Befestigungspunkte für sichere und schnelle Handhabung, Be- und Entladung. Transportieren Sie mehrere Einheiten zusammen.
Schnelle Aufstellung durch eine Person. Äußerst mobil und leicht über jedes Gelände zu manövrieren, was den Einsatz in einem viel breiteren Spektrum von Anwendungen als bei anderen Beleuchtungsmasten ermöglicht.
Einzigartiges paralleles Mastdesign - Der Schwerpunkt liegt sehr niedrig und das Gewicht ist perfekt auf die Räder verteilt, was eine einfache und sichere Handhabung auch in schwierigem Gelände ermöglicht.
Sicherer Betrieb - eingebaute Mast-Sicherheitssysteme und elektrischer RCBO-Sicherheitstrennschalter auf Bedienerebene
Geräuschloser, rauchfreier Betrieb bei Netz- oder Batteriebetrieb - für den Einsatz in Innenräumen geeignet
WICHTIGSTE MERKMALE UND VORTEILE DER QUAD POD K50 & K65 BELEUCHTUNGSMASTEN MIT STRAHLENKONTROLLE
Leistungsstarke, strahlgesteuerte LED-Lichtköpfe mit bis zu 195.000 Lumen bei einer maximalen Leistungsaufnahme von 1460 W. Das gesamte Licht wird auf die gewünschte Oberfläche gerichtet.
Einzigartiges paralleles Mastdesign - Der Schwerpunkt liegt sehr niedrig und das Gewicht ist perfekt auf die Räder verteilt, was eine einfache und sichere Handhabung auch in schwierigem Gelände ermöglicht.
Kann für fast jede Sportart auf jedem Untergrund verwendet werden.
Sicherer Betrieb - eingebaute Mast-Sicherheitssysteme und elektrischer RCBO-Sicherheitstrennschalter auf Bedienerebene.
Schnelle Aufstellung durch eine Person. Äußerst mobil und in der Lage, über jedes Gelände manövriert zu werden, was den Einsatz in einem viel breiteren Spektrum von Anwendungen als bei anderen Beleuchtungsmasten ermöglicht.
Geräuschloser, rauchfreier Betrieb bei Netz- oder Lithium-Batterie-Generatorbetrieb - für den Einsatz in Innenräumen geeignet.
TECHNISCHE DATEN DER MOBILEN QUAD POD-FLUTER K50 & K65
Einzelne, vollständig einstellbare Lichtköpfe
Ermöglicht die Anpassung des Lichts an jede Beleuchtungsanwendung, einschließlich eines 360°-Lichtmusters.
Integrierte Handwinde mit automatischer Sicherheitsbremse
Das Schlaffseil-Sicherheitssystem erkennt automatisch, wenn das Windenseil nicht richtig gespannt ist, und verhindert, dass der Benutzer die Winde in der Mastabsenkungsrichtung weiter betreibt. Dadurch wird der Benutzer vor potenziell unsicheren Betriebsbedingungen geschützt und das Drahtseil und die Winde werden vor Schäden bewahrt.
Elektrischer Sicherheitstrennschalter RCBO auf Bedienerebene
Zum Ein- und Ausschalten der Leuchten muss der Mast nicht abgesenkt werden. Sofortige Abschaltung, falls ein elektrisches Problem auftritt.
Unabhängig einstellbare Beine
Schnell aufzustellen, unabhängig voneinander einstellbare Beine. Entwickelt, um maximale Stabilität beim Einsatz auf jedem Sportplatz zu ermöglichen.
Eingebauter Höhenmesser
Reduziert die Einrichtungszeit und ermöglicht es dem Bediener, sicherzustellen, dass der Mast korrekt und sicher aufgestellt ist.
Gabelstaplertaschen und Befestigungspunkte
Für sicheres und schnelles Handling, Be- und Entladen in Lagerhallen und auf Sportplätzen.
Automatische Mastsicherung und Stauverriegelung
Verhindert, dass der Mast angehoben wird, bevor die Beine ausgefahren sind, und sichert den Mast für den Transport.
Automatische Sicherheitsverriegelung des Mastes
Das marktführende Sicherheitsverriegelungssystem mit zwei Bolzen sorgt dafür, dass der Mast beim Anheben automatisch und sicher in allen Positionen mechanisch verriegelt wird. Dieses System dient auch als „Totmannschaltung“ zum sicheren Absenken des Mastes.
Kompakt zu lagern und zu transportieren
Passt durch eine Standardtür und kann an jedem Ort gelagert werden. 8 Quad Pod-Lichtmasten können auf einer Grundfläche von 3m x 2m gelagert werden.
Niederdruck-Fußabdruck
Niedrige Aufstandsfläche mit spurlosem Boden. Optimale Stabilität bei minimaler Bodenbelastung. Ideal für den Einsatz auf empfindlichen Böden.
Einzigartige parallele Mastkonstruktion
Die Mastabschnitte können aneinander vorbeigeschoben werden, und der Lichtkopf kann vollständig eingefahren und am Fuß der Einheit verstaut werden. Der Schwerpunkt liegt sehr niedrig und das Gewicht ist perfekt auf die Räder verteilt, was eine einfache und sichere Handhabung auch in schwierigem Gelände ermöglicht.
Niedriger Schwerpunkt für sichere Handhabung auf der Baustelle
Typische Teleskopmastkonstruktionen erlauben es nicht, die Lichtköpfe für den Transport und die Positionierung auf der Baustelle unter ca. 2 m Höhe einzuziehen. Dies hat zur Folge, dass entweder die Lichtköpfe abgenommen werden müssen oder der Schwerpunkt hoch ist, was die Positionierung und Handhabung schwierig und möglicherweise unsicher macht, insbesondere auf unebenen Flächen.
Verstellbarer, abnehmbarer Radsatz für Transport, Lagerung und Sicherheit
Der Radsatz lässt sich leicht verstellen, um die Flexibilität beim Transport oder der Lagerung der mobilen Quad Pod-Lichtmasten zu erhöhen. Er kann auch komplett abgenommen werden, wenn er vor Ort ist, um Diebstahl zu verhindern.
Die vollständige Palette der Standardmodelle ist in den nachstehenden Tabellen aufgeführt. Um spezifische Anforderungen oder die verfügbaren Optionen im Detail zu besprechen, zögern Sie bitte nicht, mit uns Kontakt aufzunehme Kontaktieren Sie uns oder call 01780 765600

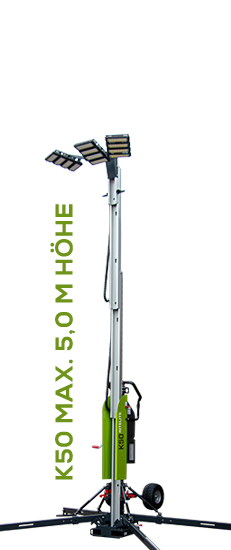

K50
| Produkt-Code | Masthöhe | Lichtköpfe | Gewicht | Geschlossene Abmessungen | Offene Abmessungen | Wattleistung | Spannung | Lumen | Äquivalent Lumen* |
|---|---|---|---|---|---|---|---|---|---|
| K50/MK5-L2X3/110/T60309 | 5m | L2x3 | 215Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 5m | 730 | 110 | 97,000 | 129,000 |
| K50/MK5-L2X3/230/T60309 | 5m | L2x3 | 215Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 5m | 730 | 230 | 97,000 | 129,000 |
| K50/MK5-L3X3/110/T60309 | 5m | L3X3 | 220Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 5m | 1100 | 110 | 146,000 | 208,000 |
| K50/MK5-L3X3/230/T60309 | 5m | L3X3 | 220Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 5m | 1100 | 230 | 146,000 | 208,000 |
| K50/MK5-L3X4/110/T60309 | 5m | L3X4 | 225Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 5m | 1460 | 110 | 195,000 | 266,000 |
| K50/MK5-L3X4/230/T60309 | 5m | L3X4 | 225Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 5m | 1460 | 230 | 195,000 | 266,000 |
K65
| Produkt-Code | Masthöhe | Lichtköpfe | Gewicht | Geschlossene Abmessungen | Offene Abmessungen | Wattleistung | Spannung | Lumen | Äquivalent Lumen* |
| K65/MK5-L2X3/110/T60309 | 6.5m | L2x3 | 227Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 6.5m | 730 | 110 | 97,000 | 129,000 |
| K65/MK5-L2X3/230/T60309 | 6.5m | L2x3 | 227Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 6.5m | 730 | 230 | 97,000 | 129,000 |
| K65/MK5-L3X3/110/T60309 | 6.5m | L3x3 | 232Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 6.5m | 1100 | 110 | 146,000 | 208,000 |
| K65/MK5-L3X3/230/T60309 | 6.5m | L3x3 | 232Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 6.5m | 1100 | 230 | 146,000 | 208,000 |
| K65/MK5-L3X4/110/T60309 | 6.5m | L3X4 | 237Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 6.5m | 1460 | 110 | 195,000 | 266,000 |
| K65/MK5-L3X4/240/T60309 | 6.5m | L3X4 | 237Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 6.5m | 1460 | 230 | 195,000 | 266,000 |
* 266.000 Lumen beim Vergleich der Lichtleistung mit anderen Produkten mit symmetrischer Linsenabstrahlung.
Fußabdruck nach dem Einsatz
Fußabdruck im verstauten Zustand
K65 Sport Schutzpolster Kit
Zusätzlicher Schutz für Spieler, wenn der K65 auf Auslaufflächen für Sportanwendungen mit begrenztem Platzangebot aufgestellt wird. Leichtes, wasserdichtes, polyesterverstärktes, flammhemmendes PVC-Material mit wasserdichtem, expandiertem PE-Schaum. Schnell und einfach zu installieren und zu entfernen. Kann an bestehenden mobilen K65-Sportbeleuchtungsmasten nachgerüstet werden und ist für die Verwendung mit der Quad Pod-Abdeckung kompatibel.
K65-PROTECT
Standardschutz – Schutzpolster vorne und hinten + 2 x Beinschutzpolster für die vorderen K65-Stabilitätsbeine
K65-PROTECT360
360° Schutz – vordere und hintere Schutzpolster + 4 x Beinschutzpolster für alle K65 Stabilitätsbeine
Quad Pod Abdeckung
Eine hochwertige, wasserdichte Abdeckung zum Schutz des Quad Pod K65 bei Lagerung im Freien. Sie wird am Gerät befestigt und kann während des Betriebs zurückgebunden werden, sodass alle Bedienelemente zugänglich sind.
Anemometer
Anemometer mit Magnethalterung. Überwachen Sie die Windgeschwindigkeit mit diesem mastmontierbaren Anemometer. Schnelle Installation. Automatische Nivellierung. Drahtlose Verbindung mit Handy-App bis zu 100 m Reichweite. Einstellbare Alarmfunktion für die maximale Windgeschwindigkeit.
110V 14m Verlängerungskabel
Verlängerungskabel sind in einer Vielzahl von Längen erhältlich, um den Kundenanforderungen gerecht zu werden. Wir bieten eine Auswahl an Steckern und Steckdosen, die für jedes Land und jede Spannung geeignet sind, sowie eine Auswahl an Kabelspezifikationen. Bitte kontaktieren Sie unsere Verkaufsabteilung unter 01780 758585, um spezifische Anforderungen zu besprechen.
240V 14m Verlängerungskabel
Verlängerungskabel sind in einer Vielzahl von Längen erhältlich, um den Kundenanforderungen gerecht zu werden. Wir bieten eine Auswahl an Steckern und Steckdosen, die für jedes Land und jede Spannung geeignet sind, sowie eine Auswahl an Kabelspezifikationen. Bitte kontaktieren Sie unsere Verkaufsabteilung unter 01780 758585, um spezifische Anforderungen zu besprechen.
Rite-Power 3850 Tragbarer batteriebetriebener Generator
Ein tragbarer 2500W 3850 W/h Industrie-Stromerzeuger. Robustes, kompaktes, wasserdichtes Gehäuse mit industriellen Eingangs- und Ausgangssteckdosen, die je nach Bedarf konfiguriert werden können.
Rite-Power 5250 Tragbarer batteriebetriebener Generator
Das Modell 5250 von RITE-POWER, ein tragbarer, batteriebetriebener Generator, liefert 5250WH Energie bei 2500W Dauerleistung für Beleuchtung, Werkzeuge und andere Bau- oder Baustellenausrüstung. Null Emissionen und sicherer Betrieb.
Rite-Power 7700 Tragbarer batteriebetriebener Generator
Der tragbare batteriebetriebene Generator RITE-POWER 7700 liefert 2500 W Dauerleistung aus einer 7700-Wh-Energiespeicherbank, um Werkzeuge, Beleuchtung und Baumaschinen zu betreiben. Sicherer und leiser Betrieb ohne Emissionen.
5,4 kW AVR-Generator mit Elektrostart
Eine Stromquelle für Anwendungen wie Baustellen, Sportplätze und Veranstaltungen. Erhältlich mit einer Ausgangsspannung von entweder 110 V oder 230 V.
Der Quad Pod K65 eignet sich für Fußball, Rugby, American Football, Tennis, Leichtathletik, Netzball, Hockey und Mehrzweck-Spielfelder.
In der Regel kann jeder Quad Pod K65-Lichtmast in weniger als 5 Minuten pro Einheit von einer Person aufgestellt werden, ohne dass Werkzeuge erforderlich sind.
Der Quad Pod K65 kann mit einem 110-V- oder 240-V-Eingangsstecker geliefert werden, sodass er flexibel über das Stromnetz, Dieselgeneratoren oder einen batteriebetriebenen Generator von Ritelite RITE-POWER mit Strom versorgt werden kann. Der Quad Pod K65 Sport+ verfügt über ein vollständiges Gleichstrom-Lithium-Batteriesystem, mit dem Vereine und Organisationen jeden Platz oder jede Sportanlage zu 100 % mit Batteriestrom beleuchten können – ideal für Standorte ohne Stromanschluss, die eine geräuscharme und emissionsfreie Beleuchtung benötigen.
Die Abmessungen des mobilen Lichtmasts Quad Pod K65 im zusammengeklappten Zustand betragen 1,09 m x 0,83 m x 1,95 m (L x B x H). Er ist kompakt genug, um durch eine Standardtür zu passen, und lässt sich dank seiner großen Geländereifen leicht von Hand über fast jeden Untergrund bewegen.
Der 6,5 m lange Quad Pod K65 wiegt 237 kg, die gleichmäßig auf seine breiten Geländereifen verteilt sind, sodass er sich leicht und stabil auf Gras, Asphalt oder Kies manövrieren lässt.
Jeder Quad Pod K65 liefert bis zu 266.000 Lumen und kann einen Spielfeld in voller Größe gemäß DIN EN 12193 für Trainings- oder Wettkampfzwecke ausleuchten. Je nach Spielniveau und Trainingsbereich werden unterschiedliche Lichtstärken empfohlen.
Um herauszufinden, wie viele Quad Pod-Lichtmasten Sie benötigen, kontaktieren Sie uns bitte. Wir beraten Sie anhand von Relux-Beleuchtungsdiagrammen, wie viele mobile Quad Pod K65-Lichtmasten Sie für die von Ihnen gewünschten Beleuchtungsstärken benötigen.
Ja, Ritelite kann Kunden in Großbritannien bei der Reparatur und Wartung der mobilen Lichtmasten Quad Pod K65 unterstützen. Bitte wenden Sie sich mit Ihrer Produktseriennummer und einer detaillierten Beschreibung der erforderlichen Reparatur an unser Reparaturteam, um einen vollständigen Kostenvoranschlag zu erhalten. Je nach Art der Reparatur können wir einen Vor-Ort-Service oder eine Rücksendung an unsere Werkstatt in Lincolnshire veranlassen.
Ja, für die mobilen Lichtmasten Quad Pod K65 ist ein komplettes Sortiment an Ersatzteilen erhältlich. Bitte wenden Sie sich mit Ihrer Produktseriennummer und den benötigten Ersatzteilen an unser Vertriebsteam, um ein vollständiges Angebot zu erhalten.
Ja, unser Produkt-Einrichtungsvideo bietet eine vollständige Anleitung zur korrekten Einrichtung eines Quad Pod K65-Sportbeleuchtungsturms Klicken Sie hier. Wir können Schulungen zur Einrichtung der Geräte für kleine Gruppen von Personen an Ihrem Standort innerhalb Großbritanniens organisieren. Kontaktieren Sie uns für weitere Informationen.
Für ein 11 x 11 m großes Spielfeld empfehlen wir zwischen 6 und 8 mobile Lichtmasten vom Typ Quad Pod K65, je nachdem, welche Helligkeit Sie erreichen möchten. Unser hauseigenes Lichtdesign-Team berät Sie gerne weiter und sendet Ihnen ein Relux-Beleuchtungsdiagramm, um Ihnen die erreichbaren Beleuchtungsstärken visuell zu veranschaulichen. Bitte kontaktieren Sie uns, um mehr zu erfahren.
Ja, unser Modell Quad Pod K65 Sport+ ist ein vollständiges Gleichstrom-Batteriesystem, mit dem Sie einen Platz oder einen beliebigen Trainingsbereich mit 100 % Batterieleistung beleuchten können – Klicken Sie hier, um mehr zu erfahren. Wenn Sie die Fernstromversorgung für andere Anwendungen nutzen möchten, bieten wir Ihnen eine Reihe von batteriebetriebenen Generatoren aus unserer RITE-POWER-Reihe an, die den Quad Pod mit Strom versorgen. Es sind sowohl 110-V- als auch 230-V-Optionen mit einer Auswahl an Leistungsabgaben für verschiedene Anwendungen und Länder erhältlich.
Der Quad Pod K65 kann bei Windgeschwindigkeiten von bis zu 48 km/h sicher betrieben werden, wenn er korrekt installiert und die Stabilisatoren ausgefahren sind.
Da es sich bei dem K65 um einen temporären Lichtmast handelt, ist in der Regel keine Baugenehmigung erforderlich. Die Leuchten sollten jedoch immer so positioniert werden, dass sie nicht direkt auf Straßen oder benachbarte Grundstücke strahlen.
Ja. Der K65 wird mit 100–240 V Wechselstrom betrieben und ist vollständig kompatibel mit 110-V-Stromkreisen. Bitte geben Sie bei der Bestellung Ihren bevorzugten Steckertyp an, um die Kompatibilität vor Ort sicherzustellen.
Die Strahlsteuerung bezieht sich auf das einzigartige Beleuchtungsdesign von Ritelite, das sicherstellt, dass das gesamte von unseren Produkten erzeugte Licht auf die gewünschte Spiel- oder Arbeitsfläche gerichtet wird und nicht in den Himmel oder die Umgebung verloren geht, und zwar auf die effizienteste Weise. Die strahlengesteuerte Linsenoptik reduziert die Lichtverschmutzung durch die Leuchte in der Umgebung erheblich, was besonders in bebauten Gebieten oder in der Nähe von Naturschutzgebieten wichtig ist. Um mehr über dieses Konzept zu erfahren, klicken Sie bitte hier.
Die mobilen Lichtmasten Quad Pod K65 sind so konzipiert, dass sie durch maßgeschneiderte Linsen und kontrollierte Effizienz das gesamte Licht auf die gewünschte Fläche fokussieren. Das bedeutet, dass kein Licht in den Himmel oder auf benachbarte Bereiche verschwendet wird. Um mehr über das einzigartige Strahlsteuerungskonzept von Riteite zu erfahren, klicken Sie bitte hier.
Ja. Obwohl das System vollständig mobil konzipiert ist, wird der K65 bei den meisten Installationen mit großem Abstand in einer semipermanenten oder saisonalen Konfiguration eingesetzt und bleibt während der gesamten Trainingssaison an Ort und Stelle.
Dies macht ihn zu einer idealen Alternative zu permanenten Flutlichtanlagen, wenn Planungs- oder Infrastrukturbeschränkungen bestehen.
