QUAD POD K65
MOBILER LICHTMAST
Eine hocheffiziente Flutlichtlösung, die optimierte Ausleuchtung und Gleichmäßigkeit mit minimiertem Lichtverlust, Blendung und Lichtverschmutzung für eine Vielzahl von industriellen Anwendungen kombiniert
WAS MACHT DEN MOBILEN LICHTMAST QUAD POD K65 ZUM LEISTUNGSSTÄRKSTEN FLUTLICHT SEINER KLASSE?
Leistungsstarkes, sofortiges, flimmerfreies LED-Licht für die Beleuchtung großer Flächen.
Optimierte Ausleuchtung nach DIN EN 12193 für Sportstätten. Hohe Gleichmäßigkeit und geringe Blendung bei minimaler Lichtverschmutzung.
Schneller und sicherer Aufbau durch eine Person
Ungefähr 70 % geringere Lichtverschmutzung als bei typischen Lichtmastkonstruktionen
Kompakt zu lagern und zu transportieren, ausziehbar auf 6,5 m Höhe
Stromversorgung durch Dieselgeneratoren, Netzstrom oder mit Lithium-Batterien betriebene Generatoren
WICHTIGSTE MERKMALE UND VORTEILE DES MOBILEN BELEUCHTUNGSMASTES QUAD POD K65
Leistungsstarke, strahlgesteuerte LED-Lichtköpfe mit bis zu 266.000 äquivalenten Lumen* bei einer maximalen Leistungsaufnahme von 1460 W. Das gesamte Licht wird auf die Spielfläche gerichtet
Einzigartiges, paralleles Mastdesign - Der Schwerpunkt liegt sehr niedrig und das Gewicht ist perfekt auf die Räder verteilt, was eine einfache und sichere Handhabung auch in schwierigem Gelände ermöglicht.
Kompakt zu lagern und zu transportieren. Gabelstaplertaschen und Befestigungspunkte für sicheres und schnelles Handling, Be- und Entladen in Lagerhallen und auf Baustellen
Sicherer Betrieb - eingebaute Mast-Sicherheitssysteme und elektrischer RCBO-Sicherheitstrennschalter auf Bedienerebene.
Schnelle Aufstellung durch eine Person. Äußerst mobil und in der Lage, über jedes Gelände manövriert zu werden, was den Einsatz in einem viel breiteren Spektrum von Anwendungen als bei anderen Beleuchtungsmasten ermöglicht.
Geräuschloser, rauchfreier Betrieb bei Netz- oder Lithium-Batterie-Generatorbetrieb - für den Einsatz in Innenräumen geeignet.
BELEUCHTUNG FÜR ALLE ANWENDUNGEN
360-Grad-Flächenbeleuchtung
3 x 450W Köpfe
Durchschnittlich 20 Lux auf 6724 m2
Gerichtetes Flächenlicht
3 x 450W Scheinwerfer
Durchschnittlich 20 Lux auf 6868 m2
WICHTIGSTE MERKMALE UND VORTEILE DES MOBILEN BELEUCHTUNGSMASTES QUAD POD K65
Leistungsstarke, strahlgesteuerte LED-Lichtköpfe mit bis zu 266.000 äquivalenten Lumen* bei einer maximalen Leistungsaufnahme von 1460 W. Das gesamte Licht wird auf die Spielfläche gerichtet
Einzigartiges, paralleles Mastdesign - Der Schwerpunkt liegt sehr niedrig und das Gewicht ist perfekt auf die Räder verteilt, was eine einfache und sichere Handhabung auch in schwierigem Gelände ermöglicht.
Kompakt zu lagern und zu transportieren. Gabelstaplertaschen und Befestigungspunkte für sicheres und schnelles Handling, Be- und Entladen in Lagerhallen und auf Baustellen
Sicherer Betrieb - eingebaute Mast-Sicherheitssysteme und elektrischer RCBO-Sicherheitstrennschalter auf Bedienerebene.
Schnelle Aufstellung durch eine Person. Äußerst mobil und in der Lage, über jedes Gelände manövriert zu werden, was den Einsatz in einem viel breiteren Spektrum von Anwendungen als bei anderen Beleuchtungsmasten ermöglicht.
Geräuschloser, rauchfreier Betrieb bei Netz- oder Lithium-Batterie-Generatorbetrieb - für den Einsatz in Innenräumen geeignet.
TECHNISCHE DATEN DER K50 & K65 QUAD POD LEUCHTTÜRME
Einzelne, vollständig einstellbare Lichtköpfe
Ermöglicht die Anpassung des Lichts an jede Beleuchtungsanwendung, einschließlich eines 360°-Lichtmusters.
Integrierte Handwinde mit automatischer Sicherheitsbremse
Das Schlaffseil-Sicherheitssystem erkennt automatisch, wenn das Windenseil nicht richtig gespannt ist, und verhindert, dass der Benutzer die Winde in der Mastabsenkungsrichtung weiter betreibt. Dadurch wird der Benutzer vor potenziell unsicheren Betriebsbedingungen geschützt und das Drahtseil und die Winde werden vor Schäden bewahrt.
Elektrischer Sicherheitstrennschalter RCBO auf Bedienerebene
Zum Ein- und Ausschalten der Leuchten muss der Mast nicht abgesenkt werden. Sofortige Abschaltung, falls ein elektrisches Problem auftritt.
Unabhängig einstellbare Beine
Schnell aufzustellen, unabhängig voneinander einstellbare Beine. Entwickelt, um maximale Stabilität beim Einsatz auf jedem Sportplatz zu ermöglichen.

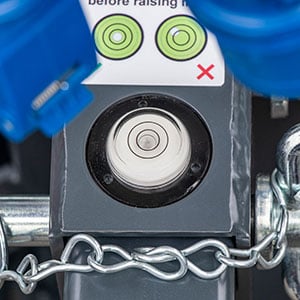

Eingebauter Höhenmesser
Reduziert die Einrichtungszeit und ermöglicht es dem Bediener, sicherzustellen, dass der Mast korrekt und sicher aufgestellt ist.
Gabelstaplertaschen und Befestigungspunkte
Für sicheres und schnelles Handling, Be- und Entladen in Lagerhallen und auf Sportplätzen.
Automatische Mastsicherung und Stauverriegelung
Verhindert, dass der Mast angehoben wird, bevor die Beine ausgefahren sind, und sichert den Mast für den Transport.
Automatische Sicherheitsverriegelung des Mastes
Das marktführende Sicherheitsverriegelungssystem mit zwei Bolzen sorgt dafür, dass der Mast beim Anheben automatisch und sicher in allen Positionen mechanisch verriegelt wird. Dieses System dient auch als „Totmannschaltung“ zum sicheren Absenken des Mastes.
Kompakt zu lagern und zu transportieren
Passt durch eine Standardtür und kann an jedem Ort gelagert werden. 8 Quad Pod-Lichtmasten können auf einer Grundfläche von 3m x 2m gelagert werden.

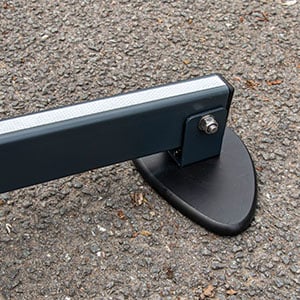

Niederdruck-Fußabdruck
Niedrige Aufstandsfläche mit spurlosem Boden. Optimale Stabilität bei minimaler Bodenbelastung. Ideal für den Einsatz auf empfindlichen Böden.
Einzigartige parallele Mastkonstruktion
Die Mastabschnitte können aneinander vorbeigeschoben werden, und der Lichtkopf kann vollständig eingefahren und am Fuß der Einheit verstaut werden. Der Schwerpunkt liegt sehr niedrig und das Gewicht ist perfekt auf die Räder verteilt, was eine einfache und sichere Handhabung auch in schwierigem Gelände ermöglicht.
Niedriger Schwerpunkt für sichere Handhabung auf der Baustelle
Typische Teleskopmastkonstruktionen erlauben es nicht, die Lichtköpfe für den Transport und die Positionierung auf der Baustelle unter ca. 2 m Höhe einzuziehen. Dies hat zur Folge, dass entweder die Lichtköpfe abgenommen werden müssen oder der Schwerpunkt hoch ist, was die Positionierung und Handhabung schwierig und möglicherweise unsicher macht, insbesondere auf unebenen Flächen.
Verstellbarer, abnehmbarer Radsatz für Transport, Lagerung und Sicherheit
Der Radsatz lässt sich leicht verstellen, um die Flexibilität beim Transport oder der Lagerung der mobilen Quad Pod-Lichtmasten zu erhöhen. Er kann auch komplett abgenommen werden, wenn er vor Ort ist, um Diebstahl zu verhindern.
Die vollständige Palette der Standardmodelle ist in den nachstehenden Tabellen aufgeführt. Um spezifische Anforderungen oder die verfügbaren Optionen im Detail zu besprechen, zögern Sie bitte nicht, mit uns Kontakt aufzunehme Kontaktieren Sie uns oder call 01780 765600
K50
| Produkt-Code | Masthöhe | Lichtköpfe | Gewicht | Geschlossene Abmessungen | Offene Abmessungen | Wattleistung | Spannung | Lumen | Äquivalent Lumen* |
|---|---|---|---|---|---|---|---|---|---|
| K50/MK5-L2X3/110/T60309 | 5m | L2x3 | 215Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 5m | 730 | 110 | 97,000 | 129,000 |
| K50/MK5-L2X3/230/T60309 | 5m | L2x3 | 215Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 5m | 730 | 230 | 97,000 | 129,000 |
| K50/MK5-L3X3/110/T60309 | 5m | L3X3 | 220Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 5m | 1100 | 110 | 146,000 | 208,000 |
| K50/MK5-L3X3/230/T60309 | 5m | L3X3 | 220Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 5m | 1100 | 230 | 146,000 | 208,000 |
| K50/MK5-L3X4/110/T60309 | 5m | L3X4 | 225Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 5m | 1460 | 110 | 195,000 | 266,000 |
| K50/MK5-L3X4/230/T60309 | 5m | L3X4 | 225Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 5m | 1460 | 230 | 195,000 | 266,000 |
K65
| Produkt-Code | Masthöhe | Lichtköpfe | Gewicht | Geschlossene Abmessungen | Offene Abmessungen | Wattleistung | Spannung | Lumen | Äquivalent Lumen* |
| K65/MK5-L2X3/110/T60309 | 6.5m | L2x3 | 227Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 6.5m | 730 | 110 | 97,000 | 129,000 |
| K65/MK5-L2X3/230/T60309 | 6.5m | L2x3 | 227Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 6.5m | 730 | 230 | 97,000 | 129,000 |
| K65/MK5-L3X3/110/T60309 | 6.5m | L3x3 | 232Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 6.5m | 1100 | 110 | 146,000 | 208,000 |
| K65/MK5-L3X3/230/T60309 | 6.5m | L3x3 | 232Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 6.5m | 1100 | 230 | 146,000 | 208,000 |
| K65/MK5-L3X4/110/T60309 | 6.5m | L3X4 | 237Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 6.5m | 1460 | 110 | 195,000 | 266,000 |
| K65/MK5-L3X4/240/T60309 | 6.5m | L3X4 | 237Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 6.5m | 1460 | 230 | 195,000 | 266,000 |
* 266.000 Lumen beim Vergleich der Lichtleistung mit anderen Produkten mit symmetrischer Linsenabstrahlung.
Fußabdruck nach dem Einsatz
Fußabdruck im verstauten Zustand
K65 Sport Schutzpolster Kit
Zusätzlicher Schutz für Spieler, wenn der K65 auf Auslaufflächen für Sportanwendungen mit begrenztem Platzangebot aufgestellt wird. Leichtes, wasserdichtes, polyesterverstärktes, flammhemmendes PVC-Material mit wasserdichtem, expandiertem PE-Schaum. Schnell und einfach zu installieren und zu entfernen. Kann an bestehenden mobilen K65-Sportbeleuchtungsmasten nachgerüstet werden und ist für die Verwendung mit der Quad Pod-Abdeckung kompatibel.
K65-PROTECT Standardschutz
vorderes Hauptschutzpolster + 2 x Beinschutzpolster für vordere K65-Stabilitätsbeine
K65-PROTECT+ Erhöhter Schutz
vorderes Hauptschutzpolster + 4 x Beinschutzpolster für alle K65-Stabilitätsbeine
K65-PROTECT360 360°-Schutz
vordere und hintere Schutzpolster + 4 x Beinschutzpolster für alle K65-Stabilitätsbeine
Quad Pod Abdeckung
Eine hochwertige, wasserdichte Abdeckung zum Schutz des Quad Pod K65 bei Lagerung im Freien. Sie wird am Gerät befestigt und kann während des Betriebs zurückgebunden werden, sodass alle Bedienelemente zugänglich sind.
Anemometer
Anemometer mit Magnethalterung. Überwachen Sie die Windgeschwindigkeit mit diesem mastmontierbaren Anemometer. Schnelle Installation. Automatische Nivellierung. Drahtlose Verbindung mit Handy-App bis zu 100 m Reichweite. Einstellbare Alarmfunktion für die maximale Windgeschwindigkeit.
110V 14m Verlängerungskabel
Verlängerungskabel sind in einer Vielzahl von Längen erhältlich, um den Kundenanforderungen gerecht zu werden. Wir bieten eine Auswahl an Steckern und Steckdosen, die für jedes Land und jede Spannung geeignet sind, sowie eine Auswahl an Kabelspezifikationen. Bitte kontaktieren Sie unsere Verkaufsabteilung unter 01780 758585, um spezifische Anforderungen zu besprechen.
240V 14m Verlängerungskabel
Verlängerungskabel sind in einer Vielzahl von Längen erhältlich, um den Kundenanforderungen gerecht zu werden. Wir bieten eine Auswahl an Steckern und Steckdosen, die für jedes Land und jede Spannung geeignet sind, sowie eine Auswahl an Kabelspezifikationen. Bitte kontaktieren Sie unsere Verkaufsabteilung unter 01780 758585, um spezifische Anforderungen zu besprechen.
Rite-Power 3850 Tragbarer batteriebetriebener Generator
Ein tragbarer 2500W 3850 W/h Industrie-Stromerzeuger. Robustes, kompaktes, wasserdichtes Gehäuse mit industriellen Eingangs- und Ausgangssteckdosen, die je nach Bedarf konfiguriert werden können.
Rite-Power 5250 Tragbarer batteriebetriebener Generator
Das Modell 5250 von RITE-POWER, ein tragbarer, batteriebetriebener Generator, liefert 5250WH Energie bei 2500W Dauerleistung für Beleuchtung, Werkzeuge und andere Bau- oder Baustellenausrüstung. Null Emissionen und sicherer Betrieb.
Rite-Power 7700 Tragbarer batteriebetriebener Generator
Der tragbare batteriebetriebene Generator RITE-POWER 7700 liefert 2500 W Dauerleistung aus einer 7700-Wh-Energiespeicherbank, um Werkzeuge, Beleuchtung und Baumaschinen zu betreiben. Sicherer und leiser Betrieb ohne Emissionen.
3.0KW Elektrostart 100V oder 240V
Eine Stromquelle für Anwendungen wie Baustellen, Sportplätze und Veranstaltungen. Erhältlich mit einem 110-V- oder 240-V-Ausgang.
- How can the Quad Pod K65 mobile lighting tower be powered?
It is possible for the Quad Pod K65 to be powered from multiple power sources including mains power, diesel generators or a Ritelite RITE-POWER battery powered generator. The Quad Pod K65 can be supplied with either a 110V or 240V input voltage plug depending on application. Please contact our sales team to discuss further. - What are the closed dimensions of the Quad Pod K65 product?
The closed dimensions of the Quad Pod K65 mobile lighting tower is 1.09M x 0.83M x 1.95M (L x W x H). This enables it to be able to be pushed through a standard size door for storage and moved to where it is needed for use over almost any terrain by hand. - How heavy is a Quad Pod K65?
The heaviest model of the K65 6.5M Quad Pod weighs 237kg. This weight is evenly distributed over wide rough terrain wheels to enable it to be easily manoeuvered over almost any terrain into the required position. Forklift lift points assist movement onto transport vehicles and a lifting eye is available for customers who wish to lift via crane or other machine. - How bright are the Quad Pod K65 lighting towers?
The maximum brightness possible on a Quad Pod K65 lighting tower will give an average 20 lux over a massive 6868m2 area. To work out how many Quad Pod lighting towers you would need please contact us and we will be able to advise via relux lighting diagrams how many Quad Pod K65 Mobile lighting towers you would need for your required lighting levels. - Can Ritelite offer a repair service for damaged Quad Pods?
Yes Ritelite are able to support UK customers with repairing and servicing the Quad Pod K65 mobile lighting towers. Please contact our repair team with your product serial number and details of what needs repairing for a full quotation. We are able to offer customers the option to service or repair Quad Pods on site or can quote for return to our Lincolnshire workshop depending on nature of the issue. - Are spare parts available for the Quad Pod K65 mobile lighting towers?
Yes a full range of spare parts are available for the Quad Pod K65 mobile lighting towers. Please contact our sales team with your product serial number and what spares you need for a full quotation. - Do you offer training for correct setting up Quad Pod K65 mobile lighting towers?
We can arrange training for setting up the units for small groups of people at your site within the UK. Contact us for further information. - How many Quad Pod’s do I need to illuminate an 11v11 football pitch?
For an 11 V 11 full size pitch we would recommend between 6 and 8 units Quad Pod K65 mobile lighting towers, depending on the brightness level you wish to achieve. Our in house lighting design team can advise further and send relux lighting diagram to visually show the illumination levels that can be achieved. Please Contact us to find out more - Can the Quad Pod K65 be run from a battery?
Yes we offer a range of battery powered generators under our RITE-POWER range which will power the Quad Pod. Both 110V and 230V options are available with a choice of power output for different applications and countries. View the options on our Quad Pod Accessories webpage. - What is the wind rating for a Quad Pod K65 mobile lighting tower?
The Quad Pod K65 is safe to use in wind speeds up to 30mph. - Do we need planning permission to use the Quad Pod K65?
As the Quad Pod is a temporary lighting tower no planning permission is generally required, however care should be taken on setup to ensure the light does not dazzle road users or shine onto other buildings such as homes. - Can the Quad Pod run from a 110v supply?
The Quad Pod K65 mobile lighting tower has an input voltage range of 100-240V so will work fine with 110V circuits. Customers need to specify the type of connector you need when ordering so ensure site compatibility. - What does Beam Control mean?
Beam control refers to Ritelite’s unique lighting design ensuring that all the light that our products produce is directed towards the required playing or work surface rather than being lost into the sky or surrounding area in the most efficient way possible. Beam Controlled lensing considerably reduces any light pollution from the light to the surrounding area, especially important in built up areas or near protected wildlife areas. To understand more about this concept please click here. - How does the Quad Pod K65 reduce light pollution?
The Quad Pod K65 Mobile lighting towers are designed to focus all the light onto the required surface through bespoke lensing and controlled efficiency. This means that light is not wasted into the sky or spilling out onto neighbouring areas. To find out more about how Riteite’s unique beam control concept works please click here.
