QUAD POD K65
TOUR MOBILE D’ÉCLAIRAGE SPORTIF POUR LE RUGBY
Une solution d’éclairage de zone très efficace pour le rugby, combinant un éclairage et une uniformité optimisés avec une perte de lumière, un éblouissement et une pollution lumineuse réduits au minimum.
POURQUOI TANT DE CLUBS DE RUGBY CHOISISSENT-ILS NOTRE TOUR D’ÉCLAIRAGE SPORTIF MOBILE QUAD POD K65 ?
Éclairage LED haute puissance. Eclairage sportif à LED instantané et sans scintillement, idéal pour les grands terrains et courts extérieurs.
Optimisé pour le sport. Eclairage uniforme de haute qualité avec contrôle du faisceau, conçu pour l'éclairage des terrains de sport.
Installation rapide par une seule personne. Sûr et simple à positionner et à déployer sur n'importe quelle surface de jeu, sans outils ni permis de construire.
Pollution lumineuse réduite. Jusqu'à 70 % de déversement de lumière en moins par rapport aux tours d'éclairage classiques - parfait pour les zones résidentielles.
Conception compacte et extensible. Facile à ranger, à transporter et à déployer, il s'étend jusqu'à 6,5 m pour un éclairage polyvalent des terrains de sport en plein air.
Options d'alimentation flexibles. Fonctionne avec des batteries au lithium, des générateurs diesel ou à essence ou l'alimentation secteur. Options de modèles d'entrée 110v & 240V

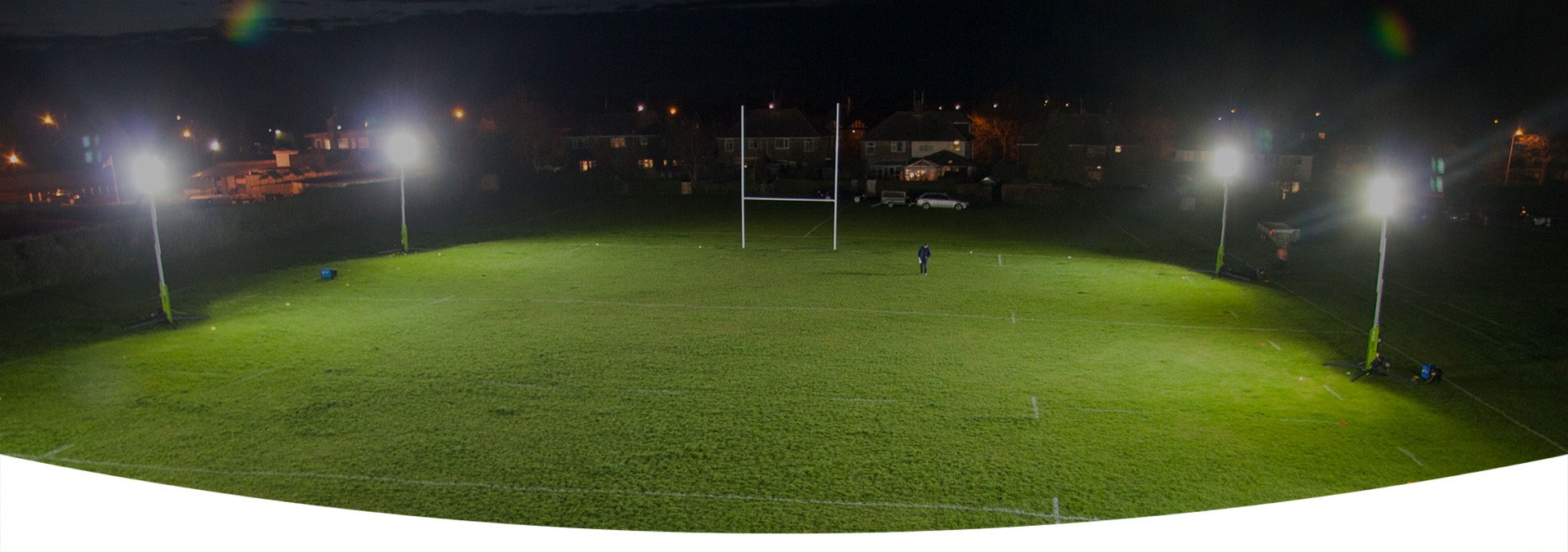

Où les Quad Pods sont déjà utilisés pour l’entraînement au rugby
LA LENTILLE À FAISCEAU FOCALISÉ CONTRÔLÉE QUI MAINTIENT LA LUMIÈRE SUR LE TERRAIN – ET NON DANS LE CIEL
Notre lentille de précision à faisceau contrôlé concentre la lumière exactement là où elle est nécessaire, c’est-à-dire sur le terrain. Il offre une couverture homogène tout en réduisant considérablement la pollution lumineuse dans les zones avoisinantes. Il est idéal pour les clubs qui s’entraînent dans des zones résidentielles ou lorsque l’éclairage par projecteurs fixes n’est pas envisageable.
Combien de tours d’éclairage mobiles Quad Pod K65 ai-je besoin pour mon stand ?
Chaque installation d’entraînement est différente et le nombre d’éclairages Quad Pod K65 dont vous aurez besoin dépendra de plusieurs facteurs, notamment la taille de votre terrain, le niveau d’entraînement ou de match, le nombre de joueurs et votre budget.
La comparaison ci-dessous montre les performances d’une installation à 6 lumières et à 8 lumières sur un terrain de taille normale.
Un plus grand nombre de lampes permet d’obtenir une meilleure uniformité, moins de points sombres et des niveaux d’éclairage globaux plus élevés, ce qui est idéal pour les entraînements avancés ou les conditions de match.
Comparaison entre une configuration 6x K65 et une configuration 8x K65
(emplacement pour adulte)
6 tours d’éclairage Quad Pod K65
Lux moyen : 148
8 tours d’éclairage Quad Pod K65
Lux moyen : 201
PRINCIPALES CARACTÉRISTIQUES ET AVANTAGES DE LA TOUR D’ÉCLAIRAGE SPORTIF MOBILE QUAD POD K65
Superbe rendement lumineux pour une couverture complète du terrain. Jusqu'à 266 000 lumens équivalents* par unité, 6 à 8 lampes éclairent de manière optimale un terrain de taille normale pour l'entraînement ou les matchs.
Compact à ranger. Facile à déplacer. Se replie pour passer par des portes ou des portails standard. Facile à rouler sur l'herbe, le gravier ou les sols irréguliers.
Couverture uniforme sur toute la surface de jeu. Les lentilles à faisceau contrôlé minimisent les zones sombres, garantissant une visibilité constante d'un but à l'autre.
Sécurité intégrée pour une plus grande tranquillité d'esprit. La conception du mât de sécurité, le verrouillage de sécurité et l'interrupteur d'isolation RCBO garantissent un fonctionnement sûr dans les clubs très fréquentés.
Installation rapide en quelques minutes - aucun outil n'est nécessaire. L'utilisation par une seule personne facilite le déploiement par les entraîneurs ou les équipes de terrain, même entre les séances.
Flexible pour tout type d'emplacement. Utilisez l'alimentation secteur, des générateurs ou des générateurs à piles au lithium. Idéal pour les terrains d'entraînement éloignés ou les terrains ne disposant pas d'une alimentation électrique.
SPÉCIFICATIONS TECHNIQUES DES TOURS D’ÉCLAIRAGE QUAD POD K50 ET K65
Compact pour le stockage et le transport
S’insère dans une porte de taille standard, ce qui permet de l’entreposer dans n’importe quel endroit. 8 tours d’éclairage Quad Pod peuvent être stockées sur un pied de 3m x 2m.
Winch manuel intégré avec frein de sécurité automatique
Le système de sécurité contre le mou du câble détecte automatiquement lorsque le câble du treuil n’est pas correctement tendu et empêche l’utilisateur de continuer à actionner le treuil dans le sens de l’abaissement du mât. Cela permet de protéger l’utilisateur contre des conditions d’utilisation potentiellement dangereuses et de protéger le câble et le treuil contre les dommages.
Interrupteur de sécurité électrique RCBO au niveau de l’opérateur
Pas besoin d’abaisser le mât pour allumer ou éteindre les luminaires. Mise hors tension instantanée en cas de problème électrique.
Jambes réglables indépendamment
Rapide à déployer, pieds réglables indépendamment. Conçues pour permettre une stabilité maximale lors du déploiement sur n’importe quel terrain de sport.
Jauge de niveau intégrée
Réduit le temps d’installation et permet à l’opérateur de s’assurer que le mât est installé correctement et en toute sécurité.
Pochettes de levage de fourches et points d’arrimage
Pour une manipulation, un chargement et un déchargement sûrs et rapides dans les dépôts de stockage et les sites sportifs.
Sécurité automatique du mât et verrouillage de l’arrimage
Permet d’empêcher le mât d’être levé tant que les jambes ne sont pas déployées et de sécuriser le mât pour le transport.
Système de verrouillage automatique du mât
Le système de verrouillage de sécurité à double goupille, leader sur le marché, garantit que le mât est automatiquement et en toute sécurité verrouillé mécaniquement dans toutes les positions lors de l’élévation du mât. Ce système fait également office de « poignée d’homme mort » pour l’abaissement du mât en toute sécurité.
Compact pour le stockage et le transport
S’insère dans une porte de taille standard, ce qui permet de l’entreposer dans n’importe quel endroit. 8 tours d’éclairage Quad Pod peuvent être stockées sur un pied de 3m x 2m.
Empreinte à faible pression
Empreinte à faible pression avec base non marquante. Stabilité optimale avec un impact minimal sur le sol. Idéal pour le déploiement sur des surfaces de sol impressionnables.
Conception unique de mât parallèle
Permet aux sections du mât de glisser l’une sur l’autre et à la tête d’éclairage d’être entièrement rétractée et rangée à la base de l’unité. Le centre de gravité est très bas et le poids est parfaitement équilibré sur les roues pour une manipulation facile et sûre, même sur les terrains difficiles.
Centre de gravité bas pour une manipulation sûre sur site
Les mâts télescopiques classiques ne permettent pas de rétracter les têtes d’éclairage en dessous d’une hauteur d’environ 2 m pour le transport et le positionnement sur le site. Il faut alors retirer les têtes d’éclairage ou le centre de gravité est élevé, ce qui rend le positionnement et la manipulation difficiles et potentiellement dangereux, en particulier sur les surfaces irrégulières.
Kit de roues réglable et amovible pour le transport, le stockage et la sécurité
Ajustez facilement le kit de roues pour une flexibilité accrue lors du transport ou du stockage des tours d’éclairage mobiles Quad Pod ou retirez-le complètement lorsqu’il est en place pour prévenir le vol.
La gamme complète des modèles standard est présentée dans les tableaux ci-dessous. Pour discuter plus en détail de vos besoins spécifiques ou des options disponibles, n’hésitez pas à contacter nous contacter ou call 01780 765600
K50
| Code produit | Hauteur du mât | Têtes d’éclairage | Poids | Dimensions fermées | Dimensions ouvertes | Puissance | Tension | Lumens | Lumens équivalents* |
|---|---|---|---|---|---|---|---|---|---|
| K50/MK5-L2X3/110/T60309 | 5m | L2x3 | 215Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 5m | 730 | 110 | 97,000 | 129,000 |
| K50/MK5-L2X3/230/T60309 | 5m | L2x3 | 215Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 5m | 730 | 230 | 97,000 | 129,000 |
| K50/MK5-L3X3/110/T60309 | 5m | L3X3 | 220Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 5m | 1100 | 110 | 146,000 | 208,000 |
| K50/MK5-L3X3/230/T60309 | 5m | L3X3 | 220Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 5m | 1100 | 230 | 146,000 | 208,000 |
| K50/MK5-L3X4/110/T60309 | 5m | L3X4 | 225Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 5m | 1460 | 110 | 195,000 | 266,000 |
| K50/MK5-L3X4/230/T60309 | 5m | L3X4 | 225Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 5m | 1460 | 230 | 195,000 | 266,000 |
K65
| Code produit | Hauteur du mât | Têtes d’éclairage | Poids | Dimensions fermées | Dimensions ouvertes | Puissance | Tension | Lumens | Lumens équivalents* |
| K65/MK5-L2X3/110/T60309 | 6.5m | L2x3 | 227Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 6.5m | 730 | 110 | 97,000 | 129,000 |
| K65/MK5-L2X3/230/T60309 | 6.5m | L2x3 | 227Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 6.5m | 730 | 230 | 97,000 | 129,000 |
| K65/MK5-L3X3/110/T60309 | 6.5m | L3x3 | 232Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 6.5m | 1100 | 110 | 146,000 | 208,000 |
| K65/MK5-L3X3/230/T60309 | 6.5m | L3x3 | 232Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 6.5m | 1100 | 230 | 146,000 | 208,000 |
| K65/MK5-L3X4/110/T60309 | 6.5m | L3X4 | 237Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 6.5m | 1460 | 110 | 195,000 | 266,000 |
| K65/MK5-L3X4/240/T60309 | 6.5m | L3X4 | 237Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 6.5m | 1460 | 230 | 195,000 | 266,000 |
* 266 000 lumens en comparant le rendement lumineux à celui d’autres produits à faisceau symétrique.
L’impression de la feuille de route lors du déploiement
Les empreintes de pied lors de l’arrimage
K65 Kits de coussins de protection pour le sport
Protection supplémentaire des joueurs lors de l’installation de K65 sur les zones de ruissellement pour les applications sportives avec des restrictions d’espace. Matériau ignifuge léger, imperméable, en PVC renforcé de polyester, avec mousse PE expansée imperméable. Rapide et facile à installer et à retirer. Peut être installé sur les tours d’éclairage mobiles K65 existantes et compatible avec la couverture Quad Pod.
K65-PROTECT Protection standard
coussin de protection principal à l’avant + 2 x coussin de protection des jambes pour les jambes de stabilité K65 à l’avant
K65-PROTECT+ Protection accrue
coussin de protection principal avant + 4 x coussin de protection des jambes pour toutes les jambes de stabilité K65
K65-PROTECT360 360° protection
coussinets de protection avant et arrière + 4 x coussinets de protection des jambes pour toutes les jambes de stabilité K65
Quad Pod Couverture
Une housse imperméable de haute qualité pour protéger le Quad Pod K65 lorsqu’il est stocké à l’extérieur. Elle se fixe à l’appareil et peut être attachée pendant le fonctionnement, ce qui permet d’accéder à toutes les commandes de l’utilisateur.
Anémomètre
Anémomètre avec support magnétique. Contrôlez la vitesse du vent avec cet anémomètre monté sur mât. Installation rapide. Mise à niveau automatique. Connexion sans fil avec l’application pour téléphone portable jusqu’à 100 m de portée. Fonction d’alarme réglable pour la vitesse maximale du vent.
Rallonge 110V 14m
Les rallonges sont disponibles dans une variété de longueurs pour répondre aux besoins des clients. Nous proposons un choix de fiches et de prises adaptées à tous les pays et à toutes les tensions, ainsi qu’un choix de spécifications de câbles. Veuillez contacter notre service commercial au 01780 758585 pour discuter de vos besoins spécifiques.
240V 14m Rallonge
Les rallonges sont disponibles dans une variété de longueurs pour répondre aux besoins des clients. Nous proposons un choix de fiches et de prises adaptées à tous les pays et à toutes les tensions, ainsi qu’un choix de spécifications de câbles. Veuillez contacter notre service commercial au 01780 758585 pour discuter de vos besoins spécifiques.
Rite-Power 3850 Générateur portable alimenté par batterie
Un groupe électrogène industriel portable de 2500W 3850 W/h. Boîtier robuste, compact et étanche avec des prises d’entrée et de sortie industrielles configurables selon les besoins.
Rite-Power 5250 Générateur portable alimenté par batterie
Le modèle RITE-POWER 5250 de générateur portable alimenté par batterie fournit 5250WH d’énergie à 2500W de puissance continue à utiliser avec des lampes, des outils et d’autres équipements de construction ou de chantier. Zéro émission et fonctionnement sûr.
Rite-Power 7000 Générateur portable alimenté par batterie
Le générateur portable RITE-POWER 7700 alimenté par batterie fournit une puissance continue de 2500W à partir d’une banque d’énergie de 7700 WH pour alimenter les outils, l’éclairage et l’équipement de construction. Fonctionnement sûr et silencieux avec zéro émission.
3.0KW Démarrage électrique 100V ou 240V
Une source d’énergie pour des applications telles que les chantiers de construction, les terrains de sport et les événements. Disponible avec une sortie de 110V ou 240V.
- Comment la tour d’éclairage mobile Quad Pod K65 peut-elle être alimentée ?
Le Quad Pod K65 peut être alimenté par plusieurs sources d’énergie, y compris le secteur, les générateurs diesel ou un générateur Ritelite RITE-POWER alimenté par batterie. Le Quad Pod K65 peut être fourni avec une fiche de tension d’entrée de 110V ou 240V en fonction de l’application. S’il vous plaît contact notre équipe de vente pour en savoir plus. - Quelles sont les dimensions fermées du produit Quad Pod K65 ?
Les dimensions fermées de la tour d’éclairage mobile Quad Pod K65 sont de 1,09 m x 0,83 m x 1,95 m (L x l x h). Cela permet de la faire passer par une porte de taille standard pour la stocker et de la déplacer à la main jusqu’à l’endroit où elle doit être utilisée, sur pratiquement n’importe quel terrain. - Quel est le poids d’un Quad Pod K65 ?
Le modèle le plus lourd du K65 6.5M Quad Pod pèse 237kg. Ce poids est réparti uniformément sur de larges roues pour terrain accidenté, ce qui permet de le manœuvrer facilement sur presque tous les terrains jusqu’à la position voulue. Des points de levage pour chariot élévateur facilitent le déplacement sur les véhicules de transport et un anneau de levage est disponible pour les clients qui souhaitent le soulever à l’aide d’une grue ou d’une autre machine. - Quelle est la luminosité des tours d’éclairage Quad Pod K65 ?
La luminosité maximale possible sur une tour d’éclairage Quad Pod K65 donnera une moyenne de 20 lux sur une surface massive de 6868m2. Pour calculer le nombre de tours d’éclairage Quad Pod dont vous avez besoin, procédez comme suit nous contacter et nous pourrons vous indiquer, à l’aide de diagrammes d’éclairage relux, le nombre de tours d’éclairage Quad Pod K65 Mobile dont vous avez besoin pour obtenir les niveaux d’éclairage requis. - Ritelite propose-t-il un service de réparation pour les Quad Pods endommagés ?
Oui, Ritelite est en mesure d’aider les clients britanniques à réparer et à entretenir les tours d’éclairage mobiles Quad Pod K65. Veuillez contacter notre équipe de réparation avec le numéro de série de votre produit et les détails de ce qui doit être réparé pour obtenir un devis complet. Nous sommes en mesure d’offrir à nos clients la possibilité d’entretenir ou de réparer les Quad Pods sur place ou d’établir un devis pour le retour à notre atelier du Lincolnshire, en fonction de la nature du problème. - Des pièces de rechange sont-elles disponibles pour les tours d’éclairage mobiles Quad Pod K65 ?
Oui, une gamme complète de pièces détachées est disponible pour les tours d’éclairage mobiles Quad Pod K65. Veuillez contacter notre équipe de vente en indiquant le numéro de série de votre produit et les pièces détachées dont vous avez besoin pour obtenir un devis complet. - Proposez-vous une formation pour l’installation correcte des tours d’éclairage mobiles Quad Pod K65 ?
Nous pouvons organiser une formation à l’installation des unités pour de petits groupes de personnes sur votre site au Royaume-Uni. Contactez nous pour plus d’informations. - De combien de Quad Pods ai-je besoin pour éclairer un terrain de football de 11v11 ?
Pour un terrain 11 V 11, nous recommandons entre 6 et 8 unités de tours d’éclairage mobile Quad Pod K65, en fonction du niveau de luminosité que vous souhaitez atteindre. Notre équipe interne de conception d’éclairage peut vous conseiller davantage et vous envoyer un diagramme d’éclairage relux pour montrer visuellement les niveaux d’éclairage qui peuvent être atteints. S’il vous plaît Contactez nous pour en savoir plus - Le Quad Pod K65 peut-il être alimenté par une batterie ?
Oui, nous proposons une gamme de générateurs alimentés par batterie dans notre gamme RITE-POWER qui peut alimenter le Quad Pod. Les options 110V et 230V sont disponibles avec un choix de puissance de sortie pour différentes applications et différents pays. Voir les options sur notre site Quad Pod Accessoires page web. - Quelle est la résistance au vent d’un mât d’éclairage mobile Quad Pod K65 ?
Le Quad Pod K65 peut être utilisé en toute sécurité dans des vents allant jusqu’à 30 mph. - Faut-il un permis de construire pour utiliser le Quad Pod K65 ?
Le Quad Pod étant une tour d’éclairage temporaire, aucun permis de construire n’est généralement requis. Il convient toutefois de veiller, lors de l’installation, à ce que la lumière n’éblouisse pas les usagers de la route ou n’éclaire pas d’autres bâtiments tels que des habitations. - Le Quad Pod peut-il fonctionner sur une alimentation de 110 V ?
La tour d’éclairage mobile Quad Pod K65 a une tension d’entrée de 100-240V et fonctionnera donc avec des circuits de 110V. Les clients doivent spécifier le type de connecteur dont ils ont besoin lors de la commande afin d’assurer la compatibilité avec le site. - Que signifie le contrôle des faisceaux ?
Le contrôle du faisceau fait référence à la conception unique de l’éclairage de Ritelite, qui garantit que toute la lumière produite par nos produits est dirigée vers la surface de jeu ou de travail requise, plutôt que de se perdre dans le ciel ou dans les environs, de la manière la plus efficace possible. La lentille à faisceau contrôlé réduit considérablement la pollution lumineuse dans la zone environnante, ce qui est particulièrement important dans les zones bâties ou à proximité de zones protégées pour la faune et la flore. Pour en savoir plus sur ce concept cliquez ici. - Comment le Quad Pod K65 réduit-il la pollution lumineuse ?
Les tours d’éclairage mobiles Quad Pod K65 sont conçues pour concentrer toute la lumière sur la surface requise grâce à des lentilles sur mesure et à une efficacité contrôlée. Cela signifie que la lumière n’est pas perdue dans le ciel et qu’elle ne déborde pas sur les zones voisines. Pour en savoir plus sur le fonctionnement du concept unique de contrôle des faisceaux de Riteite, veuillez cliquer ici cliquez ici.
