QUAD POD K65
TORRE DE ILUMINACIÓN MÓVIL
Una solución de proyectores de superficie altamente eficiente que combina una iluminación y uniformidad optimizadas con una pérdida de luz, deslumbramiento y contaminación lumínica mínimos para una amplia gama de aplicaciones industriales.
¿QUÉ HACE QUE LA TORRE DE ILUMINACIÓN MÓVIL QUAD POD K65 SEA EL PROYECTOR DE MAYOR RENDIMIENTO DE SU CATEGORÍA?

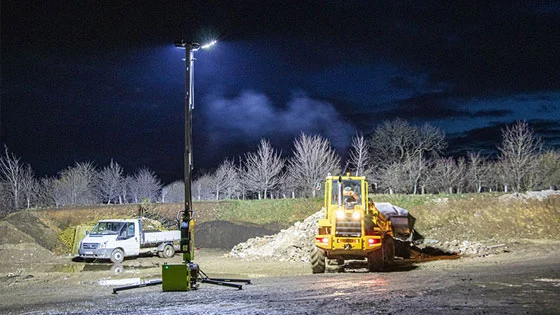

Luz LED de alta potencia, instantánea y sin parpadeos para la iluminación de grandes áreas
Iluminación optimizada y uniformidad de la luz
Despliegue rápido y seguro por una sola persona
Aproximadamente un 70% menos de contaminación lumínica que los diseños típicos de torres de iluminación

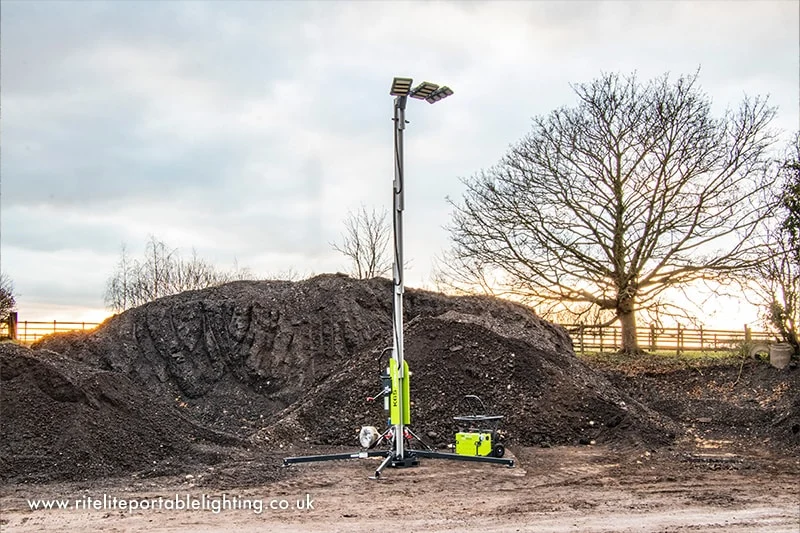

Compacto para almacenar y transportar, se extiende hasta 6,5m de altura
Alimentación mediante generadores diésel, red eléctrica o baterías de litio
PRINCIPALES CARACTERÍSTICAS Y VENTAJAS DE LA TORRE DE ILUMINACIÓN MÓVIL QUAD POD K65
Cabezales de luz LED de alta potencia con haz controlado que proporcionan hasta 266.000 lúmenes equivalentes* con un consumo máximo de 1460 W. Toda la luz se dirige a la superficie de juego
Diseño único de mástil paralelo - El centro de gravedad es muy bajo con el peso perfectamente equilibrado sobre las ruedas para un manejo fácil y seguro incluso en terrenos difíciles.
Compacto para almacenar y transportar. Bolsillos para carretillas elevadoras y puntos de amarre para una manipulación, carga y descarga seguras y rápidas en almacenes y obras.
Seguridad de funcionamiento: sistemas de seguridad del mástil incorporados e interruptor de aislamiento de seguridad eléctrica RCBO a nivel del operador.
Despliegue rápido por una sola persona. Gran movilidad y capacidad de maniobra sobre cualquier terreno, lo que permite su uso en una gama de aplicaciones mucho más amplia que otras torres de iluminación.
Funcionamiento silencioso y sin humos con alimentación de red o generador de baterías de litio, apto para uso en interiores.
ILUMINACIÓN PARA TODAS LAS APLICACIONES
Iluminación de área de 360 grados
3 cabezales de 450W
Promedio de 20 lux en 6724 m2
Iluminación de área direccional
3 cabezales de 450W
Media de 20 lux en 6868 m2
PRINCIPALES CARACTERÍSTICAS Y VENTAJAS DE LA TORRE DE ILUMINACIÓN MÓVIL QUAD POD K65
Cabezales de luz LED de alta potencia con haz controlado que proporcionan hasta 266.000 lúmenes equivalentes* con un consumo máximo de 1460 W. Toda la luz se dirige a la superficie de juego
Diseño único de mástil paralelo - El centro de gravedad es muy bajo con el peso perfectamente equilibrado sobre las ruedas para un manejo fácil y seguro incluso en terrenos difíciles.
Compacto para almacenar y transportar. Bolsillos para carretillas elevadoras y puntos de amarre para una manipulación, carga y descarga seguras y rápidas en almacenes y obras.
Seguridad de funcionamiento: sistemas de seguridad del mástil incorporados e interruptor de aislamiento de seguridad eléctrica RCBO a nivel del operador.
Despliegue rápido por una sola persona. Gran movilidad y capacidad de maniobra sobre cualquier terreno, lo que permite su uso en una gama de aplicaciones mucho más amplia que otras torres de iluminación.
Funcionamiento silencioso y sin humos con alimentación de red o generador de baterías de litio, apto para uso en interiores.
ESPECIFICACIONES TÉCNICAS DE LAS TORRES DE ILUMINACIÓN K50 Y K65 QUAD POD
Cabezas de luz individuales totalmente ajustables
Permite ajustar la luz para adaptarla a cualquier aplicación de iluminación, incluido un patrón de luz de 360°.
Torno manual integrado con freno de seguridad automático
El sistema de seguridad de cable flojo detecta automáticamente cuando el cable del cabrestante no está correctamente tensado e impide que el usuario siga accionando el cabrestante en la dirección de bajada del mástil. Esto ayuda a proteger al usuario de condiciones de funcionamiento potencialmente inseguras y también protege el cable metálico y el cabrestante de posibles daños.
Interruptor de aislamiento de seguridad eléctrica RCBO a nivel del operador
No es necesario bajar el mástil para encender y apagar las luminarias. Apagado instantáneo si se produce un problema eléctrico.
Patas ajustables independientemente
Rápido de desplegar, patas ajustables independientemente. Diseñado para permitir la máxima estabilidad cuando se despliega en cualquier campo deportivo.
Medidor de nivel incorporado
Reduce el tiempo de configuración y permite al operador asegurarse de que el mástil está configurado correctamente y con seguridad.
Bolsas elevadoras de horquillas y puntos de amarre
Para una manipulación, carga y descarga seguras y rápidas en almacenes y polideportivos.
Bloqueo automático de seguridad y estiba del mástil
Ayuda a evitar que el mástil se eleve hasta que las patas estén desplegadas y asegura el mástil para el transporte.
Sistema automático de bloqueo de seguridad del mástil
Líder en el mercado, el sistema de bloqueo de seguridad de doble pasador garantiza que el mástil se bloquee mecánicamente de forma automática y segura en todas las posiciones al elevar el mástil. Este sistema también actúa como «asa de hombre muerto» para bajar el mástil de forma segura.

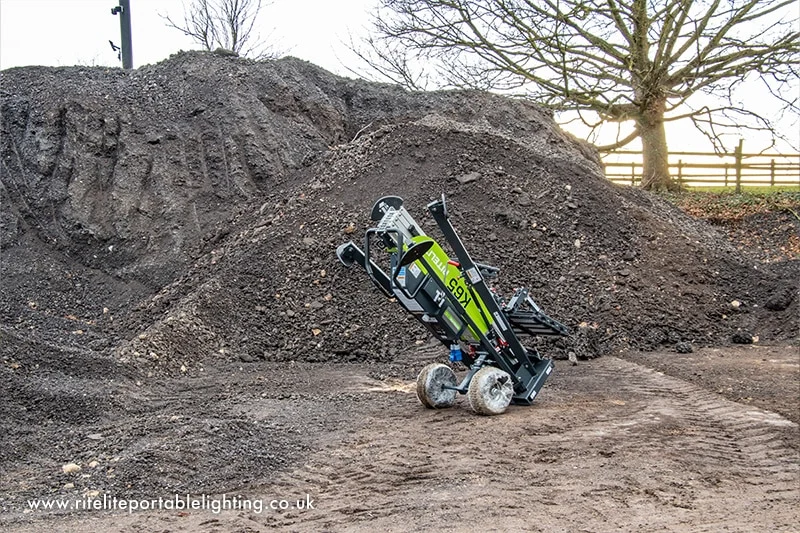

Compacto para almacenar y transportar
Cabe por una puerta de tamaño estándar, lo que permite su almacenamiento en cualquier lugar. Se pueden almacenar 8 torres de iluminación Quad Pod en una superficie de 3 m x 2 m.
Huella de baja presión
Huella de baja presión con base que no deja marcas. Estabilidad óptima con mínimo impacto en el suelo. Ideal para el despliegue en superficies de tierra impresionables.
Diseño único de mástil paralelo
Permite que las secciones del mástil se deslicen entre sí y que el conjunto del cabezal de la luz se retraiga completamente y se guarde en la base de la unidad. El centro de gravedad es muy bajo con el peso perfectamente equilibrado sobre las ruedas para un manejo fácil y seguro incluso en terrenos difíciles.
Bajo centro de gravedad para un manejo seguro en la obra
Los diseños típicos de mástil telescópico no permiten retraer los cabezales de las luces por debajo de una altura aproximada de 2 m para su transporte y colocación in situ. Esto hace que sea necesario desmontar los cabezales de iluminación o que el centro de gravedad sea alto, lo que dificulta el posicionamiento y la manipulación y puede resultar peligroso, especialmente en superficies irregulares.
Juego de ruedas ajustable y desmontable para transporte, almacenamiento y seguridad
Ajuste fácilmente el kit de ruedas para una mayor flexibilidad a la hora de transportar o almacenar las torres de iluminación móviles Quad Pod o retírelo por completo cuando esté in situ para evitar robos.
La gama completa de modelos estándar se muestra en las tablas siguientes. Si desea más información sobre requisitos específicos u opciones disponibles, no dude en ponerse en contacto con Contacto o call 01780 765600
K50
| Código del producto | Altura del mástil | Cabezales luminosos | Peso | Dimensiones cerradas | Dimensiones abiertas | Vatios | Tensión | Lúmenes | Lúmenes equivalent* |
|---|---|---|---|---|---|---|---|---|---|
| K50/MK5-L2X3/110/T60309 | 5m | L2x3 | 215Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 5m | 730 | 110 | 97,000 | 129,000 |
| K50/MK5-L2X3/230/T60309 | 5m | L2x3 | 215Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 5m | 730 | 230 | 97,000 | 129,000 |
| K50/MK5-L3X3/110/T60309 | 5m | L3X3 | 220Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 5m | 1100 | 110 | 146,000 | 208,000 |
| K50/MK5-L3X3/230/T60309 | 5m | L3X3 | 220Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 5m | 1100 | 230 | 146,000 | 208,000 |
| K50/MK5-L3X4/110/T60309 | 5m | L3X4 | 225Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 5m | 1460 | 110 | 195,000 | 266,000 |
| K50/MK5-L3X4/230/T60309 | 5m | L3X4 | 225Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 5m | 1460 | 230 | 195,000 | 266,000 |
K65
| Código del producto | Altura del mástil | Cabezales luminosos | Peso | Dimensiones cerradas | Dimensiones abiertas | Vatios | Tensión | Lúmenes | Lúmenes equivalent* |
| K65/MK5-L2X3/110/T60309 | 6.5m | L2x3 | 227Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 6.5m | 730 | 110 | 97,000 | 129,000 |
| K65/MK5-L2X3/230/T60309 | 6.5m | L2x3 | 227Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 6.5m | 730 | 230 | 97,000 | 129,000 |
| K65/MK5-L3X3/110/T60309 | 6.5m | L3x3 | 232Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 6.5m | 1100 | 110 | 146,000 | 208,000 |
| K65/MK5-L3X3/230/T60309 | 6.5m | L3x3 | 232Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 6.5m | 1100 | 230 | 146,000 | 208,000 |
| K65/MK5-L3X4/110/T60309 | 6.5m | L3X4 | 237Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 6.5m | 1460 | 110 | 195,000 | 266,000 |
| K65/MK5-L3X4/240/T60309 | 6.5m | L3X4 | 237Kg | 1.09m x 0.83m x 1.95m | 2.37m x 3.1m x 6.5m | 1460 | 230 | 195,000 | 266,000 |
* 266.000 lúmenes al comparar la salida de luz con otros productos de patrón de haz de luz con lente simétrica.
IMPRESIÓN FÍSICA CUANDO SE DESPLIEGUE
HUELLA DE FONDO CUANDO ESTÁ ESTACIONADA
K65 Kits de almohadillas de protección deportiva
Protección adicional para los jugadores cuando se coloca el K65 en zonas de escorrentía para aplicaciones deportivas con restricciones de espacio. Material ignífugo de PVC reforzado con poliéster, ligero e impermeable, con espuma de PE expandida impermeable. Rápido y fácil de instalar y desmontar. Puede instalarse posteriormente en las torres de iluminación móviles deportivas K65 existentes y es compatible con la cubierta Quad Pod Cover.
K65-PROTECT Protección estándar
almohadilla de protección principal delantera + 2 almohadillas de protección para las patas delanteras de estabilidad K65
K65-PROTECT+ Mayor protección
almohadilla de protección principal delantera + 4 almohadillas de protección de patas para todas las patas de estabilidad K65
K65-PROTECT360 360° protección
almohadillas de protección delanteras y traseras + 4 almohadillas de protección para las piernas para todas las patas de estabilidad K65
Quad Pod Cubierta
Una cubierta impermeable de alta calidad para proteger el Quad Pod K65 cuando se guarda en el exterior. Se fija a la unidad y se puede atar durante el funcionamiento para permitir el acceso a todos los controles del usuario.
Anemómetro
Anemómetro con soporte magnético incluido. Controle la velocidad del viento con este anemómetro montable en mástil. Instalación rápida. Nivelación automática. Conexión inalámbrica con aplicación de teléfono móvil hasta 100 m de alcance. Función de alarma de velocidad máxima del viento ajustable.
Cable de extensión de 110 V y 14 m
Los alargadores están disponibles en varias longitudes para satisfacer las necesidades del cliente. Ofrecemos una selección de clavijas y tomas adecuadas para cualquier país o voltaje, así como una selección de especificaciones de cable. Póngase en contacto con nuestro departamento de ventas en el teléfono 01780 758585 para estudiar sus necesidades específicas.
Cable de extensión de 240 V y 14 m
Los alargadores están disponibles en varias longitudes para satisfacer las necesidades del cliente. Ofrecemos una selección de clavijas y tomas adecuadas para cualquier país o voltaje, así como una selección de especificaciones de cable. Póngase en contacto con nuestro departamento de ventas en el teléfono 01780 758585 para estudiar sus necesidades específicas.
Generador portátil a batería Rite-Power 3850
Generador eléctrico portátil industrial de 2500 W y 3850 W/h. Caja estanca robusta y compacta con tomas de entrada y salida industriales configurables según las necesidades.
Generador a batería portátil Rite-Power 5250
El modelo RITE-POWER 5250 de generador portátil a batería suministra 5250WH de energía a 2500W de potencia continua para utilizar con luces, herramientas y otros equipos de construcción o de obra. Cero emisiones y funcionamiento seguro.
Generador portátil a batería Rite-Power 7700
El generador portátil a batería RITE-POWER 7700 suministra 2500 W de potencia continua desde un banco de energía de 7700 WH para alimentar herramientas, iluminación y equipos de construcción. Funcionamiento seguro y silencioso con cero emisiones.
Arranque eléctrico de 3,0 kW 100 V o 240 V
Una fuente de energía para aplicaciones como obras de construcción, campos deportivos y eventos. Disponible con salida de 110 V o 240 V.
- ¿Cómo se puede alimentar la torre de iluminación móvil Quad Pod K65?
Es posible alimentar el Quad Pod K65 desde múltiples fuentes de energía, incluyendo la red eléctrica, generadores diésel o un generador alimentado por batería RITE-POWER de Ritelite. El Quad Pod K65 puede suministrarse con un enchufe de voltaje de entrada de 110 V o 240 V, dependiendo de la aplicación. Por favor contacto a nuestro equipo de ventas. - ¿Cuáles son las dimensiones cerradas del producto Quad Pod K65?
Las dimensiones cerradas de la torre de iluminación móvil Quad Pod K65 son 1,09 m x 0,83 m x 1,95 m (largo x ancho x alto). Esto permite empujarla a través de una puerta de tamaño estándar para almacenarla y trasladarla a mano hasta donde se necesite para su uso en casi cualquier terreno. - ¿Cuánto pesa un Quad Pod K65?
El modelo más pesado del K65 6.5M Quad Pod pesa 237 kg. Este peso se distribuye uniformemente entre las ruedas anchas para terreno accidentado, lo que permite maniobrar fácilmente sobre casi cualquier terreno hasta la posición deseada. Los puntos de elevación de la carretilla elevadora facilitan el traslado a los vehículos de transporte y hay disponible una argolla de elevación para los clientes que deseen elevarla con una grúa u otra máquina. - ¿Qué luminosidad tienen las torres de iluminación Quad Pod K65?
La máxima luminosidad posible en una torre de iluminación Quad Pod K65 proporcionará una media de 20 lux sobre una superficie de 6868 m2. Para calcular el número de torres de iluminación Quad Pod que necesita, por favor contacto y podremos aconsejarle mediante diagramas de iluminación relux cuántas torres de iluminación Quad Pod K65 Mobile necesitará para los niveles de iluminación requeridos. - ¿Puede Ritelite ofrecer un servicio de reparación para Quad Pods dañados?
Sí Ritelite son capaces de apoyar a los clientes del Reino Unido con la reparación y mantenimiento de la Quad Pod K65 torres de iluminación móvil. Por favor, póngase en contacto con nuestro equipo de reparación con el número de serie del producto y los detalles de lo que necesita reparación para un presupuesto completo. Somos capaces de ofrecer a los clientes la opción de servicio o reparación de Quad Pods en el lugar o puede cotizar para el retorno a nuestro taller Lincolnshire dependiendo de la naturaleza del problema. - ¿Hay piezas de repuesto disponibles para las torres de iluminación móviles Quad Pod K65?
Sí, disponemos de una gama completa de piezas de repuesto para las torres de iluminación móviles Quad Pod K65. Póngase en contacto conequipo de ventas con el número de serie de su producto y los repuestos que necesita para obtener un presupuesto completo. - ¿Ofrecen formación para montar correctamente las torres de iluminación móviles Quad Pod K65?
Podemos organizar cursos de formación para la instalación de las unidades para pequeños grupos de personas en sus instalaciones del Reino Unido. Contacto para más información. - ¿Cuántos Quad Pods necesito para iluminar un campo de fútbol 11v11?
Para un campo de fútbol 11 V 11 de tamaño completo, recomendaríamos entre 6 y 8 unidades de torres de iluminación móviles Quad Pod K65, dependiendo del nivel de brillo que desee alcanzar. Nuestro equipo interno de diseño de iluminación puede asesorarle mejor y enviarle un diagrama de iluminación relux para mostrar visualmente los niveles de iluminación que se pueden conseguir. Por favor Contacto para saber más - ¿Puede funcionar el Quad Pod K65 con una batería?
Sí, ofrecemos una gama de generadores alimentados por batería en nuestra gama RITE-POWER que alimentará el Quad Pod. Tanto 110V y 230V opciones están disponibles con una selección de potencia de salida para diferentes aplicaciones y países. Ver las opciones en nuestra Quad Pod Accesorios página web. - ¿Cuál es la resistencia al viento de una torre de iluminación móvil Quad Pod K65?
El Quad Pod K65 puede utilizarse con vientos de hasta 50 km/h. - ¿Necesitamos permiso de obras para utilizar el Quad Pod K65?
Dado que Quad Pod es una torre de iluminación temporal, en general no se necesita permiso de obras, pero hay que tener cuidado al instalarla para evitar que la luz deslumbre a los usuarios de la carretera o incida en otros edificios, como viviendas. - ¿Puede funcionar el Quad Pod con un suministro de 110 V?
La torre de iluminación móvil Quad Pod K65 tiene un rango de tensión de entrada de 100-240 V, por lo que funcionará correctamente con circuitos de 110 V. Los clientes deben especificar el tipo de conector que necesita al realizar el pedido para garantizar la compatibilidad del sitio. - ¿Qué significa «control de haces»?
El control del haz se refiere al diseño de iluminación exclusivo de Ritelite que garantiza que toda la luz que producen nuestros productos se dirige hacia la superficie de juego o de trabajo requerida en lugar de perderse en el cielo o en el área circundante de la forma más eficiente posible. La lente de haz controlado reduce considerablemente cualquier contaminación lumínica de la luz hacia el área circundante, especialmente importante en zonas urbanizadas o cerca de áreas protegidas de vida silvestre. Para saber más sobre este concepto pulse aquí. - ¿Cómo reduce Quad Pod K65 la contaminación lumínica?
Las torres de iluminación móviles Quad Pod K65 están diseñadas para concentrar toda la luz en la superficie requerida mediante lentes a medida y una eficiencia controlada. Esto significa que la luz no se desperdicia hacia el cielo ni se derrama sobre las zonas vecinas. Para obtener más información sobre el funcionamiento del exclusivo concepto de control del haz de luz de Riteite, consulte pulse aquí.
